АСУ ТП воздухоразделительных установок

Проектируем системы управления воздухоразделительными установками: ПО ПЛК и SCADA, блокировки и ПАЗ на российских и зарубежных ПТК.

Оставить заявку

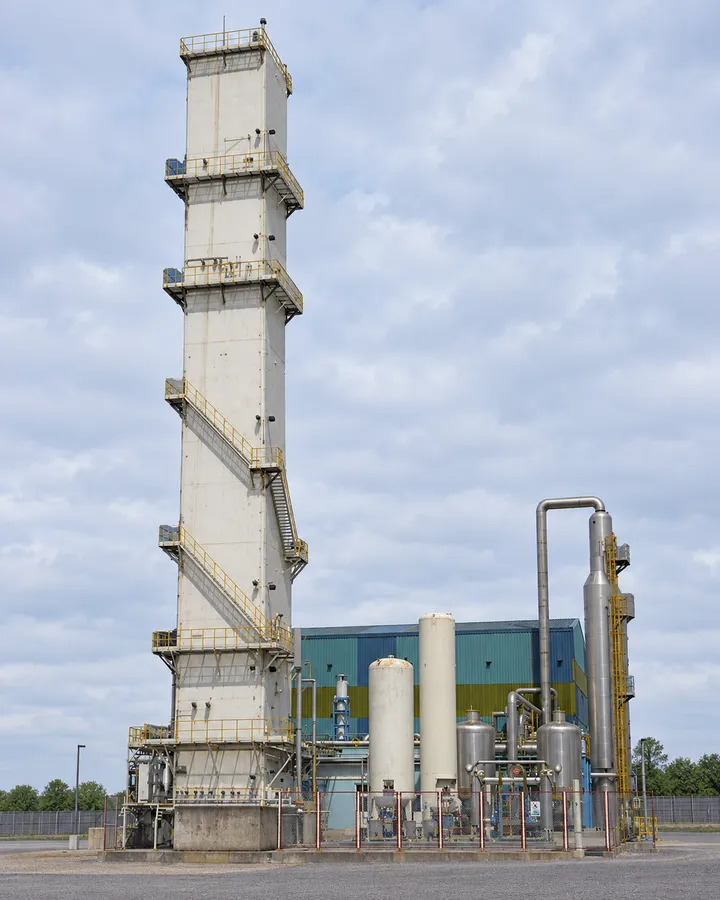

Иллюстрация воздухоразделительной установки с наружными лестницами и аппаратами у основания

Управление воздухоразделительной установкой

Воздухоразделительная установка получает кислород, азот и аргон из атмосферного воздуха. Система управления связывает технологическое оборудование, контроллеры и операторские станции — от подготовки воздуха до криогенного разделения и выдачи продуктов.

Разрабатываем АСУ ТП по документации изготовителя и требованиям объекта. Согласуем перечень сигналов, архитектуру, алгоритмы управления, блокировки и объём работ по системе противоаварийной защиты.

Что входит в систему управления

  • Прикладное ПО контроллеров и операторских станций
  • Мнемосхемы SCADA, тренды, сигнализация и диагностика
  • Помощник пуска и останова установки
  • Циклограмма блока комплексной очистки в автоматическом, пошаговом и ручном режимах
  • Блокировки, защиты и алгоритмы противоаварийной защиты по проекту
  • Обмен данными с системой мониторинга iba PDA

Наши проекты на ВРУ

Для ВРУ 85 000 м³/ч спроектировали систему управления и разработали ПО на Astra.Regul, включая противоаварийную защиту на Regul R500S. Система прошла заводские испытания.

Для ВРУ 68 000 м³/ч разработали АСУ ТП на Siemens S7-1500 в TIA Portal и провели заводские испытания. В ПО реализованы помощник пуска и останова и циклограмма блока комплексной очистки. Также разработали прикладное ПО системы управления ВРУ 27 000 м³/ч, которая введена в эксплуатацию.

Как мы работаем

  1. Исходные данные

    Изучаем технологию ВРУ, документацию изготовителя, перечень сигналов и требования заказчика.

  2. Проектирование

    Согласуем архитектуру системы, платформы, алгоритмы управления, блокировки и защиты.

  3. Разработка ПО

    Программируем контроллеры и операторские станции, разрабатываем мнемосхемы и диагностику.

  4. Испытания и запуск

    Проводим заводские испытания и участвуем в пусконаладке в согласованном объёме.

Частые вопросы

Можно заказать отдельный этап работ по ВРУ?

Да. Можно согласовать проектирование, разработку прикладного ПО, испытания или пусконаладку отдельно. Исходные документы и границы работ определяются до начала проекта.

От чего зависит состав АСУ ТП ВРУ?

От технологии установки, числа сигналов и рабочих мест операторов, выбранной платформы, документации изготовителя и требований к блокировкам и противоаварийной защите. Для оценки пришлите описание ВРУ и укажите, какие работы нужны.
